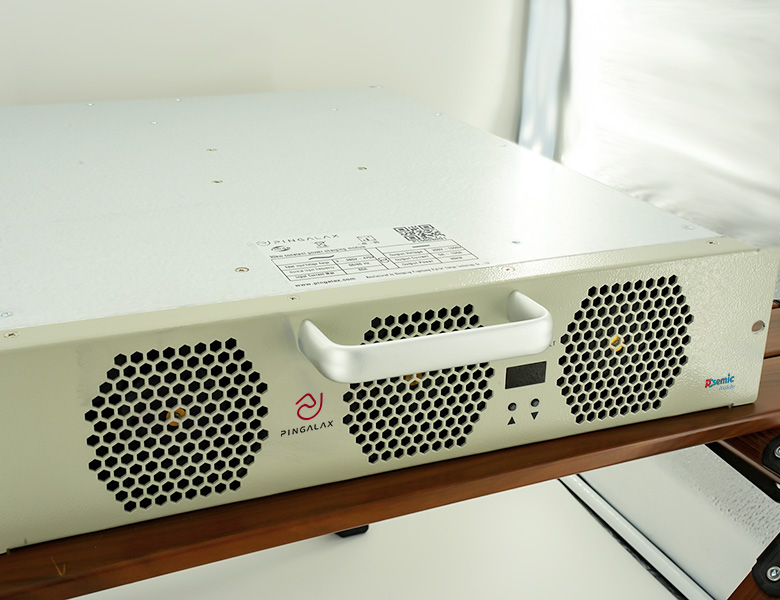

Modules de charge 30/40 kW (GB)

Avec le SiC MOSFET et le SiC SBD auto-développés, l’efficacité maximale des modules dépasse 96,5%. Ils disposent d’une large gamme de tension de puissance constante, d’un rendement élevé, d’un facteur de puissance élevé, d’une densité de puissance élevée, d’une dissipa de chaleur efficace et d’un rayonnement électromagnétique et d’interférences extrêmement faibles, ce qui permet à nos produits de répondre aux besoins de charge rapide de divers scénarios d’application et de charge dans des environnements difficiles.

Enquête maintenant Le téléchargement

  • 20kg

  • ITHD <=3%

  • Ripple PTP,=1%

  • MTBF > 500,000 hours

  • Rated Current 30-40A

Caractéristiques du produit

  • Constant power output：300VDC~1000VDC
  • Temperature range: -40℃~+75℃
  • High Reliability
  • Dual DSP design
  • Max. Number of parallel modules: 60

  • Puissance de sortie constante :300VDC~1000VDC

  • Température ambiante: -40℃~+75℃

  • Haute fiabilité

  • Double conception de DSP

  • Max. Nombre de modules parallèles: 60

Caractéristiques des composants

P100030G1/P100040G1

Personnalisez maintenant

Modules de charge 30/40 kW

Avec le SiC MOSFET et le SiC SBD auto-développés, l’efficacité maximale des modules dépasse 96,5%.

Lorsque la tension nominale est entrée, le module P100030 permet une puissance de sortie de 30kW, et le module P100040 permet une puissance de sortie de 40kW. La relation entre la tension de sortie du module et le courant de sortie est montrée dans la figure.


En dessous d’une température ambiante de 60℃, le module produit toute la puissance. Au-dessus d’une température ambiante de 60℃, il est employé avec la puissance déclassée, qui est limitation linéaire segmentée de puissance. À une température ambiante de 75℃, la puissance de sortie du module tombe à 0.




P100030G1       P100040G1
Dimensions(lninguèr wninguèr h)459mmninguèr360mmninguèr85mm
Poids poids~20kg
Efficacité maximale>96%
Consommation d’énergie de secours<13W
Méthode de refroidissementRefroidissement à air forcé
Méthode de CommunicationBus CAN
Nombre maximal d’unités en parallèle≤60
Les indicateursGreer: fonctionnement Normal; jaune :Protection Aarm; alarme rouge de défaut; affichage numérique de LED
Fonction d’arrêt rapidesoutien
Dispositifs de puissance principauxSIC MOSFET;SICSBD
